Возможно кто то сталкивался? КАк правильно подключить управление цз на Мазда 626ГФ к штатному цз? Никак не получается. Нашел всего один провод, подключился, получил только открытие с брелка. Остальные провода перепробовал всяко, никакой реакции нет. Мой ,штатаный,блок ЦЗ на авто GG3G 67830. прошу помочь

🛠️

На Mazda 626 GF 1999 года центральный замок управляется подачей отрицательного импульса на соответствующий провод. То, что Вы получили только открытие, указывает на то, что Вы нашли провод отпирания, но провод запирания либо не найден, либо сигнализация подает на него несовместимый сигнал. Проблема, скорее всего, в отсутствии точной электрической схемы для Вашей модели или в неправильном определении управляющих проводов.

1️⃣

Для корректного подключения Вам необходимо получить точную электрическую схему центрального замка Вашего автомобиля. Эту схему можно найти в сервисном мануале для Mazda 626 GF или запросить у профильного дилера по VIN-номеру. На схеме будут четко указаны провода, отвечающие за запирание и отпирание, их полярность (в Вашем случае, скорее всего, отрицательная) и местоположение подключения к блоку ЦЗ или проводке двери.

2️⃣

После получения схемы, используя мультиметр, Вам нужно будет найти и идентифицировать управляющие провода центрального замка в жгуте, идущем от блока ЦЗ (GG3G 67830) или в дверной проводке. При подаче короткого отрицательного импульса на провод запирания должны закрыться все двери. Убедитесь, что выходы Вашей сигнализации соответствуют типу управления центральным замком автомобиля (отрицательный импульс). Если сигнализация выдает положительный импульс, потребуется использование дополнительных реле для инвертирования сигнала.

3️⃣

Электрические работы, особенно с центральным замком, требуют точности и понимания схем. Если самостоятельное подключение вызывает затруднения или Вы не уверены в правильности определения проводов, настоятельно рекомендую обратиться в профильный сервис по Mazda в Вашем городе. Специалисты смогут по VIN-номеру точно определить необходимые точки подключения и профессионально выполнить инсталляцию, избегая возможных повреждений электрической системы автомобиля.

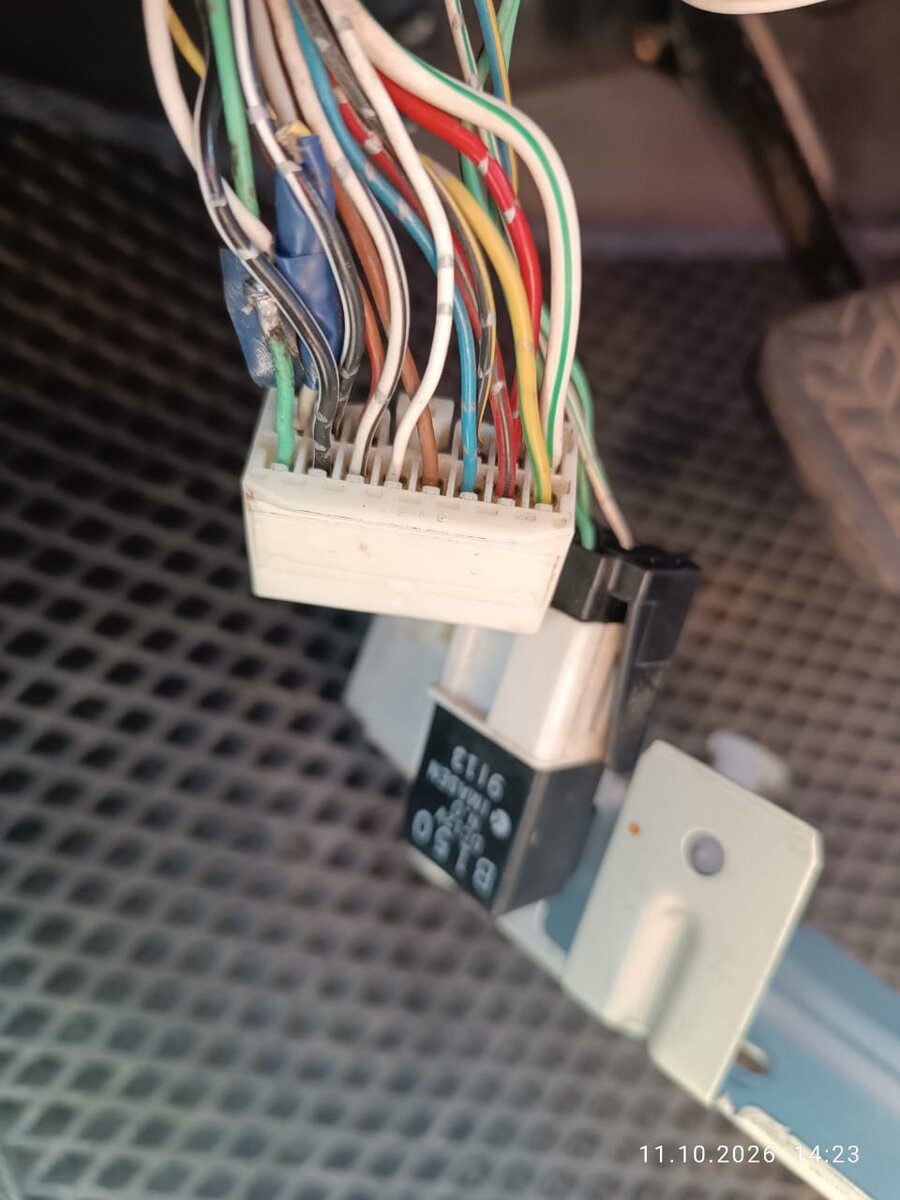

Возможно кому то пригодится. Результат получен и он положительный. Это касается блока ЦЗ GG3G-67830. (Мазда 626ГФ 1999г) Итак, зеленый провод (на разъеме блокаЦЗ) при замыкании этого провода на корпус открывает ЦЗ авто. Синий с серыми точками провод ( на разъеме блока цз) при замыкании его на корпус через резистор 1кОм (это обязательная деталь,проверено) закрывает ЦЗ авто. Т.е. при установке системы сигнализации необходимо выяснить все варианты управления ЦЗ в этой сигнализации. Резистор может быть любой мощности.
