Как снять блок климата на Mazda 3 BK

Блок климата снимают по трём поводам: перестала работать подсветка, залипли или отвалились ручки, либо нужно добраться до магнитолы и воздуховодов. Работа на Mazda 3 BK несложная, но центральная консоль здесь собрана в определённом порядке, и если пытаться выдернуть блок отдельно, ломаются крепления.

Если коротко: блок управления климатом снимается вместе с декоративной накладкой центральной консоли. Сначала снимается накладка на защёлках, затем выкручиваются винты блока, после чего он вынимается и отсоединяются разъёмы и тросики, если они есть в вашей комплектации.

📋 Содержание

• Что понадобится
• Порядок снятия
• Тросики или электропривод
• Частые неисправности блока
• Подсветка: почему гаснет и что делать
• Сборка
• Чего делать не стоит
• ❓ Частые вопросы

🧰 Что понадобится

• Пластиковые лопатки для снятия обшивки.
• Крестовая отвёртка и головка на 8 или 10 — в зависимости от года.
• Малярный скотч, чтобы защитить пластик вокруг.
• Немного терпения: клипсы на возрастной машине хрупкие.

🔧 Порядок снятия

1. Снять минусовую клемму аккумулятора — вы будете отсоединять разъёмы.
2. Оклеить скотчем кромки вокруг консоли.
3. Поддеть декоративную накладку центральной консоли лопаткой, двигаясь снизу вверх и отщёлкивая клипсы по одной.
4. Отсоединить разъёмы аварийки и кнопок, которые сидят в накладке.

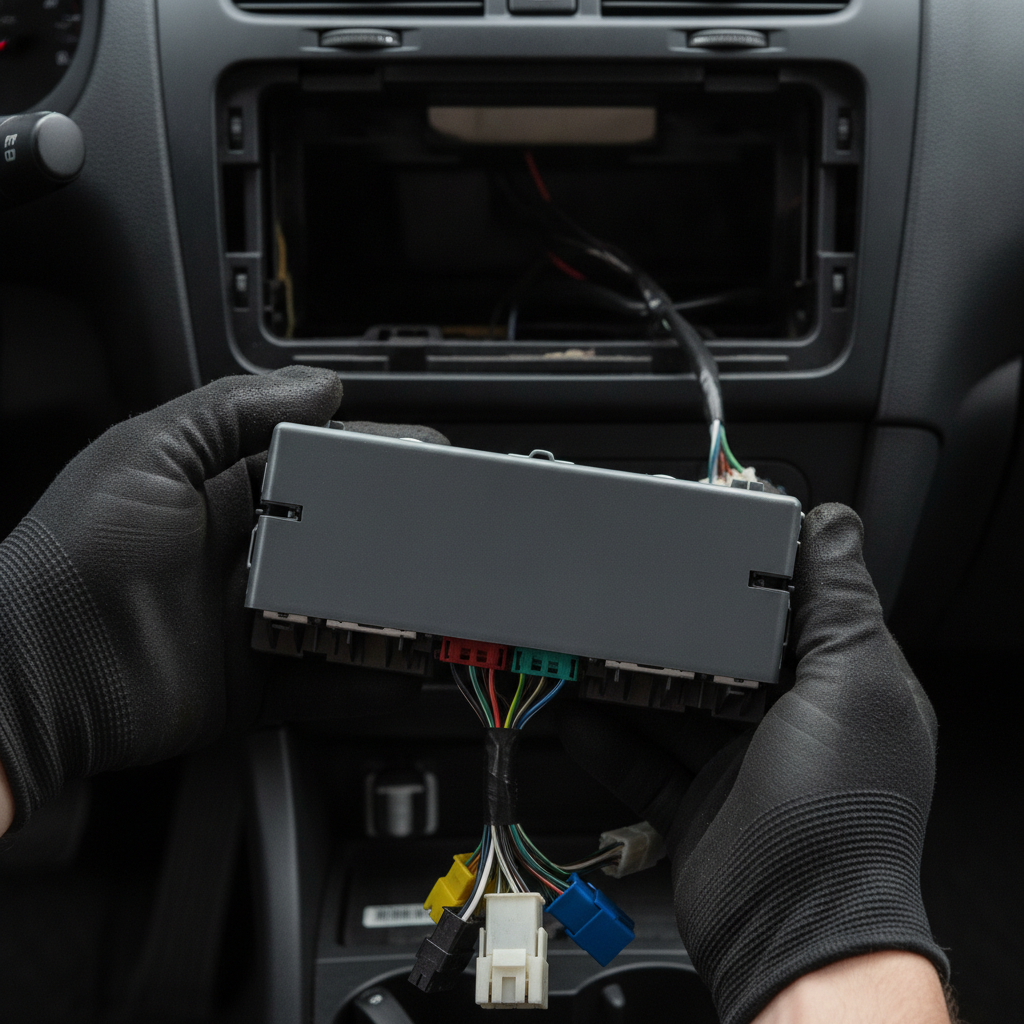

5. Выкрутить винты крепления блока климата, аккуратно вытянуть его на себя.
6. Отсоединить разъёмы, а при тросовом управлении — тросики заслонок, запомнив их положение.

Точный состав крепежа отличается по годам и комплектациям, поэтому перед разборкой полезно свериться с руководством к своей машине и не тянуть панель, пока остался хоть один винт.

🎚 Тросики или электропривод

На BK встречаются оба варианта: простой блок с механическими тросиками к заслонкам и климат-контроль с сервоприводами. Это важно для диагностики: если ручка крутится, а температура не меняется, у механической системы виноват тросик или сама заслонка, а у электронной — привод или блок.

Тросики при сборке важно вернуть в те же посадочные места и не перепутать оболочки — иначе заслонка будет ходить не на весь диапазон.

🔍 Частые неисправности блока

• Не работает одна скорость вентилятора. Обычно дело не в блоке, а в резисторе печки.
• Не крутится вентилятор вообще. Резистор, предохранитель или моторчик.
• Ручка крутится вхолостую. Сломано крепление внутри блока или слетел тросик.
• Не переключается направление обдува. Заслонка или её привод.
• Щелчки за панелью. Классика умирающего сервопривода заслонки.

💡 Подсветка: почему гаснет и что делать

Чаще всего перегорают лампы подсветки или отходит пайка на плате блока. На возрастных машинах это типично: плата греется, припой со временем растрескивается. Лечится пропайкой контактов и заменой ламп на светодиоды — но со светодиодами стоит выбирать тёплый оттенок, иначе подсветка будет отличаться от остальной панели.

🔩 Сборка

Собирают в обратном порядке, но с двумя проверками. Первая — до защёлкивания накладки подключить все разъёмы и проверить работу блока: вентилятор, температура, направление обдува. Вторая — убедиться, что жгут нигде не зажат: прижатый провод потом натирается и даёт непредсказуемые отказы.

⛔ Чего делать не стоит

• Отдирать накладку металлической отвёрткой — останутся следы, которые видно всегда.
• Разбирать салон на морозе: пластик становится хрупким.
• Тянуть блок, не отсоединив разъёмы.
• Мыть плату агрессивной химией: дорожки этого не любят.

❓ Частые вопросы

Нужно ли снимать магнитолу, чтобы достать блок климата?

Обычно нет, но на части машин удобнее снять её заодно — доступ к винтам становится лучше.

Можно ли заменить блок на бэушный?

Да, если совпадает тип управления и комплектация. Блок с климат-контролем на машину с механикой не встанет по логике работы.

Почему после сборки печка стала дуть только в ноги?

Скорее всего тросик заслонки встал не в то положение или слетел.

Сколько времени занимает работа?

Полчаса-час в первый раз, если никуда не спешить.

Нужно ли что-то настраивать после установки?

У механической системы — нет. У климат-контроля после снятия аккумулятора иногда требуется калибровка заслонок, она выполняется сама при первом включении или сканером.
